Generator Listrik

Generator listrik adalah sebuah alat yang memproduksi energi listrik dari sumber energi mekanik,biasanya dengan menggunakan induksi elektromagnetik.Proses ini dikenal sebagai pembangkit listrik.Walau generator dan motor punya banyak kesamaan,tapi motor adalah alat yang mengubah energi listrik menjadi energi mekanik.Generator mendorong muatan listrik untuk bergerak melalui sebuah sirkuit listrik eksternal,tapi generator tidak menciptakan listrik yang sudah ada di dalam kabel lilitannya.Hal ini bisa dianalogikan dengan sebuah pompa air,yang menciptakan aliran air tapi tidak menciptakan air di dalamnya.Sumber enegi mekanik bisa berupa resiprokat maupun turbin mesin uap,air yang jatuh melakui sebuah turbin maupun kincir air,mesin pembakaran dalam,turbin angin,engkol tangan,energi surya atau matahari,udara yang dimampatkan,atau apa pun sumber energi mekanik yang lain.

Pengembangan

Sebelum hubungan antara magnet dan listrik ditemukan, generator menggunakan prinsip elektrostatik. Mesin Wimshurst menggunakan induksi elektrostatik atau "influence". Generator Van de Graaff menggunakan salah satu dari dua mekanisme:

• Penyaluran muatan dari elektrode voltase-tinggi
• Muatan yang dibuat oleh efek triboelektrisitas menggunakan pemisahan dua insulator

Faraday

Cakram Faraday

Pada1831-1832 Michael Faraday menemukan bahwa perbedaan potensial dihasilkan antara ujung-ujung konduktor listrik yang bergerak tegak lurus terhadap medan magnet.Dia membuat generator elektromagnetik pertama berdasarkan efek ini menggunakan cakram tembaga yang berputar antara kutub magnet tapal kuda.Proses ini menghasilkan arus searah yang kecil.

Desain alat yang dijuluki ‘cakram Faraday’ itu tidak efisien dikarenakan oleh aliran arus listrik yang arahnya berlawanan di bagian cakram yang tidak terkena pengaruh medan magnet. Arus yang diinduksi langsung di bawah magnet akan mengalir kembali ke bagian cakram di luar pengaruh medan magnet. Arus balik itu membatasi tenaga yang dialirkan ke kawat penghantar dan menginduksi panas yang dihasilkan cakram tembaga. Generator homopolar yang dikembangkan selanjutnya menyelesaikan permasalahan ini dengan menggunakan sejumlah magnet yang disusun mengelilingi tepi cakram untuk mempertahankan efek medan magnet yang stabil. Kelemahan yang lain adalah amat kecilnya tegangan listrik yang dihasilkan alat ini, dikarenakan jalur arus tunggal yang melalui fluks magnetik.

Dinamo

Dinamo adalah generator listrik pertama yang mampu mengantarkan tenaga untuk industri, dan masih merupakan generator terpenting yang digunakan pada abad ke-21. Dinamo menggunakan prinsip elektromagnetisme untuk mengubah putaran mekanik menjadi listrik arus bolak-balik.

Dinamo pertama berdasarkan prinsip Faraday dibuat pada 1832 oleh Hippolyte Pixii, seorang pembuat peralatan dari Perancis. Alat ini menggunakan magnet permanen yang diputar oleh sebuah "crank". Magnet yang berputar diletakaan sedemikian rupa sehingga kutub utara dan selatannya melewati sebongkah besi yang dibungkus dengan kawat. Pixii menemukan bahwa magnet yang berputar memproduksi sebuah pulsa arus di kawat setiap kali sebuah kutub melewati kumparan. Lebih jauh lagi, kutub utara dan selatan magnet menginduksi arus di arah yang berlawanan. Dengan menambah sebuah komutator, Pixii dapat mengubah arus bolak-balik menjadi arus searah.

Dinamo Gramme

Namun, kedua desain di atas menderita masalah yang sama: mereka menginduksi "spike" arus diikuti tanpa arus sama sekali. Antonio Pacinotti, seorang ilmuwan Italia, memperbaikinya dengan mengganti kumparan berputar dengan yang "toroidal", yang dia ciptakan dengan mebungkus cincin besi. Ini berarti bahwa sebagian dari kumparan terus melewati magnet, membuat arus menjadi lancar. Zénobe Gramme menciptakan kembali desain ini beberapa tahun kemudian ketika mendesain pembangkit listrik komersial untuk pertama kalinya, di Paris pada 1870-an. Desainnya sekarang dikenal dengan nama dinamo Gramme. Beberapa versi dan peningkatan lain telah dibuat, tetapi konsep dasar dari memutar loop kawat yang tak pernah habis tetap berada di hati semua dinamo modern.

sumber:http://id.wikipedia.org/wiki/Generator

Read More

Motor Listrik

Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik. Alat yang berfungsi sebaliknya, mengubah energi mekanik menjadi energi listrik disebut generator atau dinamo. Motor listrik dapat ditemukan pada peralatan rumah tangga seperti kipas angin, mesin cuci, pompa air dan penyedot debu.

Motor listrik yang umum digunakan di dunia Industri adalah motor listrik asinkron, dengan dua standar global yakni IEC dan NEMA. Motor asinkron IEC berbasis metrik (milimeter), sedangkan motor listrik NEMA berbasis imperial (inch), dalam aplikasi ada satuan daya dalam horsepower (hp) maupun kiloWatt (kW).

Motor listrik IEC dibagi menjadi beberapa kelas sesuai dengan efisiensi yang dimilikinya, sebagai standar di EU, pembagian kelas ini menjadi EFF1, EFF2 dan EFF3. EFF1 adalah motor listrik yang paling efisien, paling sedikit memboroskan tenaga, sedangkan EFF3 sudah tidak boleh dipergunakan dalam lingkungan EU, sebab memboroskan bahan bakar di pembangkit listrik dan secara otomatis akan menimbulkan buangan karbon yang terbanyak, sehingga lebih mencemari lingkungan.

Standar IEC yang berlaku adalah IEC 34-1, ini adalah sebuah standar yang mengatur rotating equipment bertenaga listrik. Ada banyak pabrik elektrik motor, tetapi hanya sebagian saja yang benar-benar mengikuti arahan IEC 34-1 dan juga mengikuti arahan level efisiensi dari EU.

Banyak produsen elektrik motor yang tidak mengikuti standar IEC dan EU supaya produknya menjadi murah dan lebih banyak terjual, banyak negara berkembang manjdi pasar untuk produk ini, yang dalam jangka panjang memboroskan keuangan pemakai, sebab tagihan listrik yang semakin tinggi setiap tahunnya.

Lembaga yang mengatur dan menjamin level efisiensi ini adalah CEMEP, sebuah konsorsium di Eropa yang didirikan oleh pabrik-pabrik elektrik motor yang ternama, dengan tujuan untuk menyelamatkan lingkungan dengan mengurangi pencemaran karbon secara global, karena banyak daya diboroskan dalam pemakaian beban listrik.

Sebagai contoh, dalam sebuah industri rata-rata konsumsi listrik untuk motor listrik adalah sekitar 65-70% dari total biaya listrik, jadi memakai elektrik motor yang efisien akan mengurangi biaya overhead produksi, sehingga menaikkan daya saing produk, apalagi dengan kenaikan tarif listrik setiap tahun, maka pemakaian motor listrik EFF1 sudah waktunya menjadi keharusan.

Prinsip kerja motor listrik

Pada motor listrik tenaga listrik diubah menjadi tenaga mekanik. Perubahan ini dilakukan dengan mengubah tenaga listrik menjadi magnet yang disebut sebagai elektro magnet. Sebagaimana kita ketahui bahwa : kutub-kutub dari magnet yang senama akan tolak-menolak dan kutub-kutub tidak senama, tarik-menarik. Maka kita dapat memperoleh gerakan jika kita menempatkan sebuah magnet pada sebuah poros yang dapat berputar, dan magnet yang lain pada suatu kedudukan yang tetap.

Read More

Encoder Dan Decoder

Encoder adalah rangkaian yang memiliki fungsi berkebalikan dengan dekoder. Encoder berfungsi sebagai rangakain untuk mengkodekan data input mejadi data bilangan dengan format tertentu. Encoder dalam rangkaian digital adalah rangkaian kombinasi gerbang digital yang memiliki input banyak dalam bentuk line input dan memiliki output sedikit dalam format bilangan biner. Encoder akan mengkodekan setiap jalur input yang aktif menjadi kode bilangan biner. Dalam teori digital banyak ditemukan istilah encoder seperti “Desimal to BCD Encoder” yang berarti rangkaian digital yang berfungsi untuk mengkodekan line input dengan jumlah line input desimal (0-9) menjadi kode bilangan biner 4 bit BCD (Binary Coded Decimal). Atau “8 line to 3 line encoder” yang berarti rangkaian encoder dengan input 8 line dan output 3 line (3 bit BCD).

Ilustrasi Digital Encoder

Encoder dalam contoh ini adalah encoder desimal ke BCD (Binary Coded Decimal) yaitu rangkaian encoder dengan input 9 line dan output 4 bit data BCD. Dalam mendesain suatu encoder kita harus mengetahui tujuan atau spesifikasi encoder yang diinginkan yaitu dengan :

1. Membuat tabel kenenaran dari encoder yang ingin dibuat
2. Membuat persamaan logika encoder yang diinginkan pada tabel kebenaran menggunakan K-Map
3. Mengimplemenstasikan persamaan logika encoder dalam bentuk rangkaian gerbang logika digital

Rangkaian Encoder Desimal (10 line) ke BCD

Dalam mendesain rangkaian encoder desimal ke BCD langkah pertama adalah menentukan tabel kebenaran encoder kemudian membuat persamaan logika kemudian mengimplementasikan dalam gerbang logika digital seperti berikut.

Tabel kebenaran encoder Desimal (10 Line) ke BCD

Persamaan logika output encoder Desimal (10 Line) ke BCD

• Y3 = X8 + X9
• Y2 = X4 + X5 + X6 + X7
• Y1 = X2 + X3 + X6 + X7
• Y0 = X1 + X3 + X5 + X7 + X9

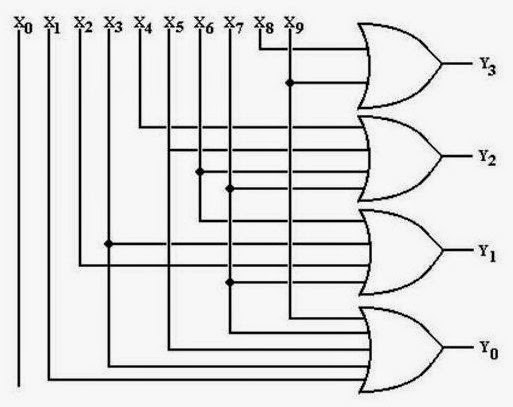

Rangkaian implementasi encoder Desimal (10 Line) ke BCD sesuai tabel kebenaran

Rangkaian encoder diatas merupakan implementasi dari tabel kebenaran diatas dan persamaan logika encoder Desimal ke BCD. jalur input X0 tidak dihubung ke rangkaian karena alasan efisiensi komponen, hal ini karena apabil input X0 ditekan maka tidak akan mengubah nilai output yaitu output tetap bernilai BCD 0 (0000). Rangkaian encoder diatas hanya akan bekerja dengan baik apabila hanya 1 jalur input saja yang mendapat input, hal ini karena rangkaian encoder diatas bukan didesain sebagai priority encoder.

Decoder

Pengertian Decoder adalah alat yang di gunakan untuk dapat mengembalikan proses encoding sehingga kita dapat melihat atau menerima informasi aslinya. Pengertian Decoder juga dapat di artikan sebagai rangkaian logika yang di tugaskan untuk menerima input input biner dan mengaktifkan salah satu outputnya sesuai dengan urutan biner tersebut. Kebalikan dari decoder adalah encoder.

Fungsi Decoder adalah untuk memudahkan kita dalam menyalakan seven segmen. Itu lah sebabnya kita menggunakan decoder agar dapat dengan cepat menyalakan seven segmen. Output dari decoder maksimum adalah 2n. Jadi dapat kita bentuk n-to-2n decoder. Jika kita ingin merangkaian decoder dapat kita buat dengan 3-to-8 decoder menggunakan 2-to-4 decoder. Sehingga kita dapat membuat 4-to-16 decoder dengan menggunakan dua buah 3-to-8 decoder.

Beberapa rangkaian decoder yang sering kita jumpai saat ini adalah decoder jenis 3 x 8 (3 bit input dan 8 output line), decoder jenis 4 x 16, decoder jenis BCD to Decimal (4 bit input dan 10 output line) dan decoder jenis BCD to 7 segmen (4 bit input dan 8 output line). Khusus untuk pengertian decoder jenis BCD to 7 segmen mempunyai prinsip kerja yang berbeda dengan decoder decoder lainnya, di mana kombinasi setiap inputnya dapat mengaktifkan beberapa output linenya.

Salah satu jenis IC decoder yang umum di pakai adalah 74138, karena IC ini mempunyai 3 input biner dan 8 output line, di mana nilai output adalah 1 untuk salah satu dari ke 8 jenis kombinasi inputnya. Jika kita perhatikan, pengertian decoder sangat mirip dengan demultiplexer dengan pengecualian yaitu decoder yang satu ini tidak mempunyai data input. Sehingga input hanya di gunakan sebagai data control.

Pengertian decoder dapat di bentuk dari susunan gerbang logika dasar atau menggunakan IC yang banyak jual di pasaran, seperti decoder 74LS48, 74LS154, 74LS138, 74LS155 dan sebagainya. Dengan menggunakan IC, kita dapat merancang sebuah decoder dengan jumlah bit dan keluaran yang di inginkan. Contohnya adalah dengan merancang sebuah decoder 32 saluran keluar dengan IC decoder 8 saluran keluaran.

Read More

Multiplexer Dan Demultiplexer

Multiplexer atau biasa disingkat dengan Mux adalah suatu rangkaian yang mempunyai input/masukan dua atau lebih dan hanya mempunyai satu output/ keluaran (jumlah input dapat bergantung dari jumlah keluarannya), didalam multiplexer terdapat suatu pemilih, untuk memilih masukannya, maka dapat disimpulkan bahwa multiplexer merupakan rangkaian elektronika (dalam dunia Elektronika) yang dapat dipilih inputnya untuk meneruskan data/sinyal kedalam outputnya.

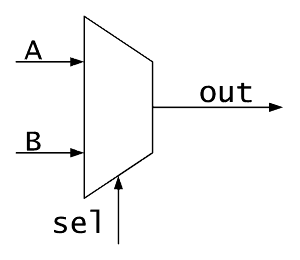

Sebagai contoh adalah gambar ini :

Multiplexer dari gambar diatas bisa diumpamakan sebuah saklar yang akan memindah-mindah jalur untuk memilih inputnya, dan jika diaplikasikan kedalam gerbang logika, multiplexer dapat diimplementasikan sebagai berikut :

Multiplexer Dengan Gerbang Logika

Dengan menggunakan gerbang logika and, not, dan or, secara sederhana multiplexer dapat diimplementasikan sebagai rangkaian pemilih input. Apabila pemilih berlogika 1 maka I1 akan menjadi input dari multiplexer tetapi bila pemilih berlogika 0 maka Io yang akan menjadi input dan meneruskan data ke Outputnya. Rangkaian multiplexer dapat menggunakan lebih dari 2 input dimana input dapat berjumlah 2ⁿ.

Multiplexer 4 ke 1

Dalam gambar diatas multiplexer 4 masukan ini terdapat dua pemilih input dimana setiap logika pemilih mewakili setiap inputnya, lebih jelasnya dapat dilihat tabel berikut :

Pemilih	Input
00	I0
10	I1
01	I2
11	I3

Sehingga multiplexer 4 masukan ini akan mengeluarkan data ketika pemilih akan memilih data pada masukan yang dituju, sebagai contoh pemilih menunjuk masukan I1 dengan memasukkan logika 10 pada pemilih, sehingga keluaran hanya akan mengikuti data masukannya yaitu masukan I1, apabila I1 berlogika 1 maka keluaran juga berlogika 1 dan juga sebaliknya, walaupun masukan lainnya mencoba untuk memasukkan data tetapi keluaran tidak akan terpangaruh dan hanya akan mematuhi masukan data pada input I1.

Demultiplexer

    Demultiplxer atau dapat disingkat Demux merupakan suatu rangkaian elektronika yang mempunyai output dua atau lebih dan hanya mempunyai satu input (jumlah input dapat bergantung dari jumlah keluarannya), didalam multiplexer terdapat suatu pemilih keluaran/outputnya, jadi demultiplexer merupakan rangkaian yang dapat dipilih outputnya untuk meneruskan data dari inputnya. Berkebalikan dari multiplexer yang dapat dipilih intputnya, demultiplexer ini yang dipilih adalah outputnya. Untuk lebih mudahnya dapat dilihat gambar dibawah ini :

Demultiplexer

Dalam gambar tersebut data dimasukan dari inputnya kemudian pemilih sel akan memilih salah satu output dari Q0 dan Q1 untuk meneruskan datanya. Dan apabila diaplikasikan kedalam gerbang logika, Demultiplexer dapat diimplementasikan sebagai berikut :

Demultiplexer Dengan Gerbang Logika

Dengan menggunakan gerbang logika and dan not, secara sederhana Demultiplexer dapat diimplementasikan sebagai rangkaian pemilih output. Sehingga apabila pemilih berlogika 1 maka I1 akan menjadi output dari demultiplexer, tetapi bila pemilih berlogika 0 maka Io yang akan menjadi input dan meneruskan data ke Outputnya. Sama seperti multiplexer, rangkaian demultiplexer dapat digunakan untuk memilih banyak keluaran(lebih dari dua output dalam output berjumlah 2ⁿ.)

Demultiplexer 4 keluaran ini akan mengeluarkan data yang sesuai ketika pemilih menunjuk keluaran yang dituju, sebagai contoh pemilih menunjuk keluaran F0 dengan memasukkan logika 00 pada pemilih, sehingga keluaran yang akan mengeluarkan data hanyalah output F0, apabila Input berlogika 1 maka keluaran F0 juga berlogika 1 dan juga sebaliknya, walaupun pada masukan/input dimasukkan data tetapi keluaran lain tidak akan mengeluarkan data seperti output F0 dan hanya akan berlogika 0 walaupun input berlogika 1.

   Dalam dunia komunikasi Multiplexer dan Demultiplexer dapat mempermudah memindahkan sinyal satu ke sinyal yang lainnya atau dapat bermanfaat menyalurkan sinyal pada jalur tertentu kedalam tujuan yang telah ditentukan walaupun komunikasi tersebut hanya memiliki jalur tunggal, dan apabila diimplemetasikan kedalam gerbang logika maka hasilnya sebagai berikut :

Penggabungan Multiplexer dengan Demultiplexer

Gambar diatas merupakan implementasi Multiplexer yang digabungkan dengan Demultiplexer sehingga data yang akan masuk dapat memilih input mana yang akan digunakan dan dari data yang telah dimasukan tersebut dapat dipilih keluaran mana yang akan menjadi keluaran dari data masukan.

Prinsip kerja:

Read More

Pengertian Algoritma

Dalam matematika dan komputasi, algoritma atau algoritme merupakan kumpulan perintah untuk menyelesaikan suatu masalah. Perintah-perintah ini dapat diterjemahkan secara bertahap dari awal hingga akhir. Masalah tersebut dapat berupa apa saja, dengan catatan untuk setiap masalah, ada kriteria kondisi awal yang harus dipenuhi sebelum menjalankan algoritma. Algoritma akan dapat selalu berakhir untuk semua kondisi awal yang memenuhi kriteria, dalam hal ini berbeda dengan heuristik. Algoritma sering mempunyai langkah pengulangan (iterasi) atau memerlukan keputusan (logika Boolean dan perbandingan) sampai tugasnya selesai.

Desain dan analisis algoritma adalah suatu cabang khusus dalam ilmu komputer yang mempelajari karakteristik dan performa dari suatu algoritma dalam menyelesaikan masalah, terlepas dari implementasi algoritma tersebut. Dalam cabang disiplin ini algoritma dipelajari secara abstrak, terlepas dari sistem komputer atau bahasa pemrograman yang digunakan. Algoritma yang berbeda dapat diterapkan pada suatu masalah dengan kriteria yang sama.

Kompleksitas dari suatu algoritma merupakan ukuran seberapa banyak komputasi yang dibutuhkan algoritma tersebut untuk menyelesaikan masalah. Secara informal, algoritma yang dapat menyelesaikan suatu permasalahan dalam waktu yang singkat memiliki kompleksitas yang rendah, sementara algoritma yang membutuhkan waktu lama untuk menyelesaikan masalahnya mempunyai kompleksitas yang tinggi.

Sejarah istilah "algoritma"

Kata algoritma berasal dari latinisasi nama seorang ahli matematika dari Uzbekistan Al Khawārizmi (hidup sekitar abad ke-9), sebagaimana tercantum pada terjemahan karyanya dalam bahasa latin dari abad ke-12 "Algorithmi de numero Indorum". Pada awalnya kata algorisma adalah istilah yang merujuk kepada aturan-aturan aritmetis untuk menyelesaikan persoalan dengan menggunakan bilangan numerik arab (sebenarnya dari India, seperti tertulis pada judul di atas). Pada abad ke-18, istilah ini berkembang menjadi algoritma, yang mencakup semua prosedur atau urutan langkah yang jelas dan diperlukan untuk menyelesaikan suatu permasalahan. Masalah timbul pada saat akan menuangkan bagaimana proses yang harus dilalui dalam suatu/sebuah sistem (program) bagi komputer sehingga pada saat eksekusinya, komputer dapat bekerja seperti yang diharapkan. Programer komputer akan lebih nyaman menuangkan prosedur komputasinya atau urutan langkah proses dengan terlebih dahulu membuat gambaran (diagram alur) diatas kertas.

Jenis-jenis Algoritma

Terdapat beragam klasifikasi algoritma dan setiap klasifikasi mempunyai alasan tersendiri. Salah satu cara untuk melakukan klasifikasi jenis-jenis algoritma adalah dengan memperhatikan paradigma dan metode yang digunakan untuk mendesain algoritma tersebut. Beberapa paradigma yang digunakan dalam menyusun suatu algoritma akan dipaparkan dibagian ini. Masing-masing paradigma dapat digunakan dalam banyak algoritma yang berbeda.

• Divide and Conquer, paradigma untuk membagi suatu permasalahan besar menjadi permasalahan-permasalahan yang lebih kecil. Pembagian masalah ini dilakukan terus menerus sampai ditemukan bagian masalah kecil yang mudah untuk dipecahkan. Singkatnya menyelesaikan keseluruhan masalah dengan membagi masalah besar dan kemudian memecahkan permasalahan-permasalahan kecil yang terbentuk.

• Dynamic programming, paradigma pemrograman dinamik akan sesuai jika digunakan pada suatu masalah yang mengandung sub-struktur yang optimal (, dan mengandung beberapa bagian permasalahan yang tumpang tindih . Paradigma ini sekilas terlihat mirip dengan paradigma Divide and Conquer, sama-sama mencoba untuk membagi permasalahan menjadi sub permasalahan yang lebih kecil, tapi secara intrinsik ada perbedaan dari karakter permasalahan yang dihadapi.

• Metode serakah. Sebuah algoritma serakah mirip dengan sebuah Pemrograman dinamik, bedanya jawaban dari submasalah tidak perlu diketahui dalam setiap tahap; dan menggunakan pilihan "serakah" apa yang dilihat terbaik pada saat itu.

Read More

Gerbang Logika

Gerbang logika atau gerbang logik adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang logika terutama diimplementasikan secara elektronis menggunakan diode atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen-komponen yang memanfaatkan sifat-sifat elektromagnetik (relay),

Jenis-jenis Gerbang Logika :

1.Gerbang AND

Gerbang AND akan berlogika 1 atau keluarannya akan berlogika 1 apabila semua masukan / inputannya berlogika 1, namun apabila semua atau salah satu masukannya berlogika 0 maka outputnya akan berlogika 0.

gambar Gerbang AND

                Tabel  kebenaran

Input A	Input B	Output
0	0	0
0	1	0
1	0	0
1	1	1

     2.Gerbang OR
Gerbang OR akan berlogika 1 apabila salah satu atau semua inputan yang dimasukkan bernilai 1 dan apabila keluaran yang di inginkan berlogika 0 maka inputan yang dimasukkan harus bernilai 0 semua.

gambar Gerbang OR

                           Tabel  kebenaran

Input A	Input B	Output Y
0	0	0
0	1	1
1	0	1
1	1	1

     3.Gerbang NOT
Gerbang NOT berfungsi sebagai pembalik (Inverter), yang mana outputnya akan bernilai terbalik dengan inputannya.

gambar Gerbang NOT

                  Tabel  kebenaran

Input	Output Y
0	1
1	0

     4.Gerbang NAND
Gerbang NAND akan bernilai / outputnya akan berlogika 0 apabila semua inputannya bernilai 1 dan outpunya akan berlogika 1 apabila semua atau salah satu inputannya bernilai 0.

gambar Gerbang NAND

                            Tabel  kebenaran

Input A	Input B	Output Y
0	0	1
0	1	1
1	0	1
1	1	0

     5.Gerbang NOR
Gerbang NOR merupakan gerbang logika yang outputnya akan berlogika 1 apabila semua inputannya bernilai 0, dan outpunya akan berlogika 0 apabila semua atau salah satu inputannya inputannya berlogika 1.

gambar Gerbang NOR

                            Tabel  kebenaran

Input A	Input B	Output Y
0	0	1
0	1	0
1	0	0
1	1	0

     6.Gerbang XOR
Gerbang XOR merupakan kepanjangan dari Exclusive OR yang mana keluarannya akan berlogika 1 apabila inputannya berbeda, namun apabila semua inputanya sama maka akan memberikan keluarannya 0.

gambar Gerbang XOR

                Tabel  kebenaran

Input A	Input B	Output Y
0	0	0
0	1	1
1	0	1
1	1	0

7.Gerbang XNOR

Gerbang XOR merupakan kepanjangan dari Exclusive NOR yang mana keluarannya akan berlogika 1 apabila semua inputannya sama, namun apabila inputannya berbeda maka akan memberikan output berlogika 0.

gambar Gerbang XNOR


                            Tabel  kebenaran

Input A	Input B	Output Y
0	0	1
0	1	0
1	0	0
1	1	1
